红外热成像观驱一体仪

红外热成像观驱一体仪

一、概述

鸟与人类共存,人类有责任保护鸟类。但是,鸟类在给人类带来帮助和欢乐的同时,也带来很多的麻烦。在工业、电力、农牧渔业生产、民航等场所,鸟类常常给我们带来很大的经济损失和安全隐患。民航飞行史上,鸟击造成的事故是不容忽视的。随着新一代涡轮发动机的研制和不断发展,飞机越飞越快,噪音越来越低,对鸟类来说,完全没有避让的可能,鸟击飞机多发生在起降或起降前后的低空飞行阶段。所以,作为飞机起降场所的机场,鸟害防治也就成为一项重要的飞行安全保障工作。为此,我公司经过多年研究,开发出 TKRQ01 型观驱一体仪,帮助飞机场等场所解决鸟害问题,为保护航空安全起到了一定的效果。


二、TKRQ01 型红外热成像观驱一体仪原理

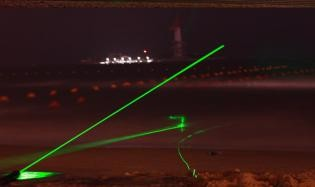

TKRQ01 型红外热成像观驱一体仪采用了先进的被动红外热成像技术和激光驱鸟技术,实现远距离全天候监测鸟类活动状态,可在能见度较低的环境下获取丰富的图像信息。激光驱赶装置利用了鸟类对绿色光谱高度敏感的特征,当其受到亮绿激光束的刺激,出于求生反应而飞离受保护区域。

同凯驱鸟器

三、TKRQ01 型红外热成像观驱一体仪特点

(一)采用视觉技术

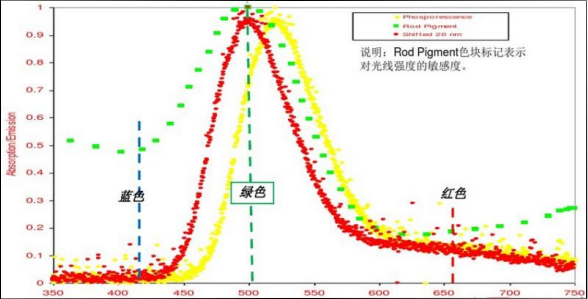

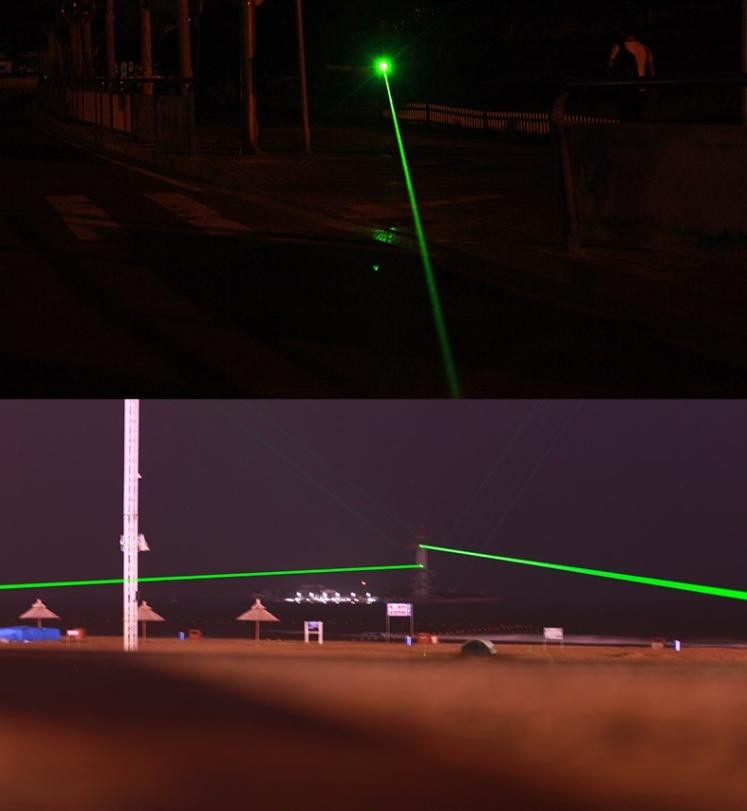

对于鸟类而言,视觉是最为敏感的,尤其是对于激光。激光驱赶装置利用这一特性,工作时发出一束波长为520nm棒状激光,模拟生物产生视觉反射的条件,激光棒扫射过来时,鸟类犹如看到一根大棒,以此达到驱鸟效果。

同凯驱鸟器

(二)激光安全

TKRQ01 型红外热成像观驱一体仪驱赶装置发出的激光束符合国 IEC 60825-1  Editional1.2 的标准。用户可根据需求设置俯、仰角范围,在使用过程中,当俯、仰角超出该设置范围,观驱一体仪自动关闭激光束,从而避免对飞行员、乘客和其他人员的影响。观驱一体仪在日常使用过程中,直视激光束会对眼睛造成损伤,使用人员应避免眼睛直视激光束。

(三)一体折叠结构,使用方便

整机轻巧,符合人体工程学的一体式设计,既可手持使用,也可将其安装在三脚架上使用。产品采用可充电锂电池供电,充电十分方便。观驱一体仪扩展屏可折叠,并具有多角度旋转功能,产品防护等级为户外级。

(四)探测精度高、覆盖距离远

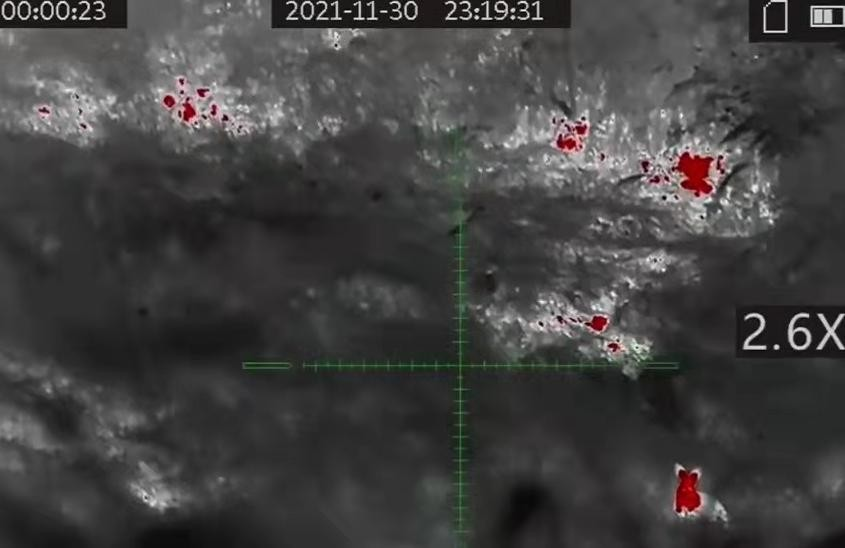

TKRQ01型观驱一体仪采用高性能处理芯片和图像细节增强技术,内置高灵敏度红外探测器,可在能见度较低的环境下使用。探测精度高,激光覆盖距离远。

同凯驱鸟器 同凯驱鸟器

(五)网络功能

支持 WI-FI 和热点的网络连接,用户可通过手机 APP 添加红外热成像仪,可实现抓图、录像和参数配置等功能。

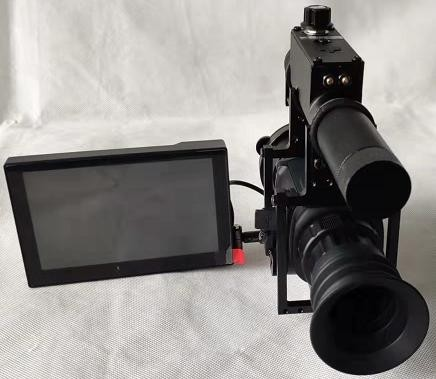

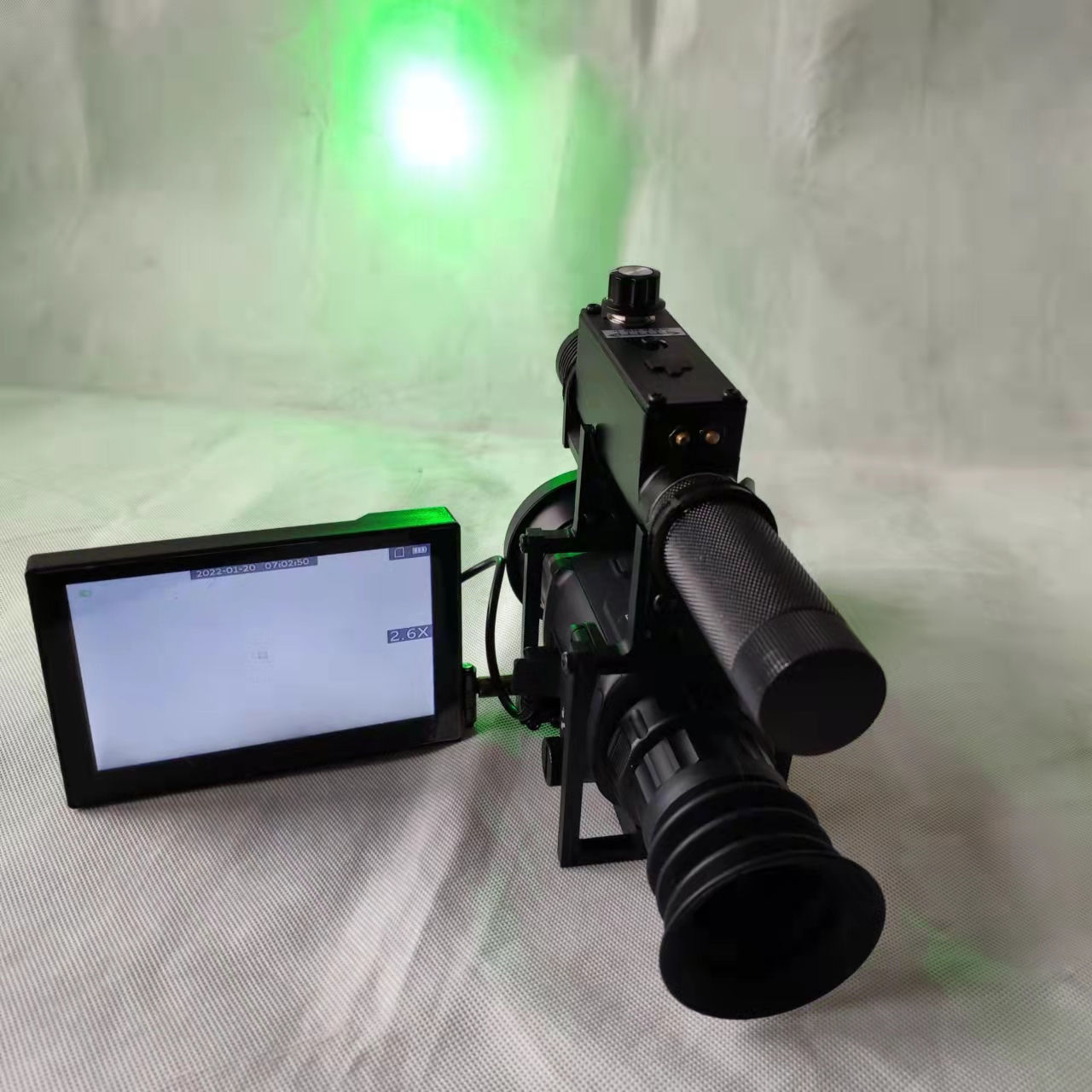

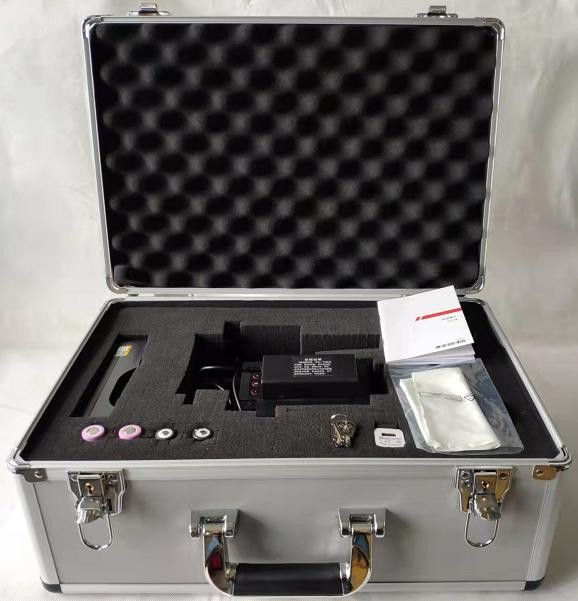

四、产品图片

同凯驱鸟器同凯驱鸟器同凯驱鸟器

五、安装

1、使用前检查

安装前应检查红外热成像观驱一体仪配备的附件是否齐全、完整,若有损坏或缺失请及时联系厂家。

名称

配备数量

红外热成像观驱一体仪

1 台

电 池 3.7V 16340

2 节

电 池 18650

2 节

18650、16340 电池充电器(型号 Lii-500)

1 套

激光驱赶装置充电器(5V 白色电源适配器及数据线

1 套

三脚架

1 件

包装箱

1 个

热像仪用户手册

1 份

观驱一体仪说明书

1 份

2、电池安装及充电

1) 热像仪电池安装

拧开热像仪主机侧部螺丝,将配套型号充好电的 2  3.7V 16340 电池装入主机电池仓中,拧紧螺丝,安装时注意电池正负极性。具体安装方式详见热成像仪用户手册第 2  2.1 中操作步骤。热像仪主机电池电量不足时需将电池拆下,使用配备的充电器进行充电;在热像仪侧屏背部安装有侧屏电池盒,当电池电量不足时可拆开侧屏电池盒后盖,取出电池,使用配备的充电器对其充电。3.7V 16340 电池及 18650 电池统一使用配备的 Lii-500 充电器充电,充电时严格按照充电器使用说明书操作。

2) 激光驱赶装置电池充电

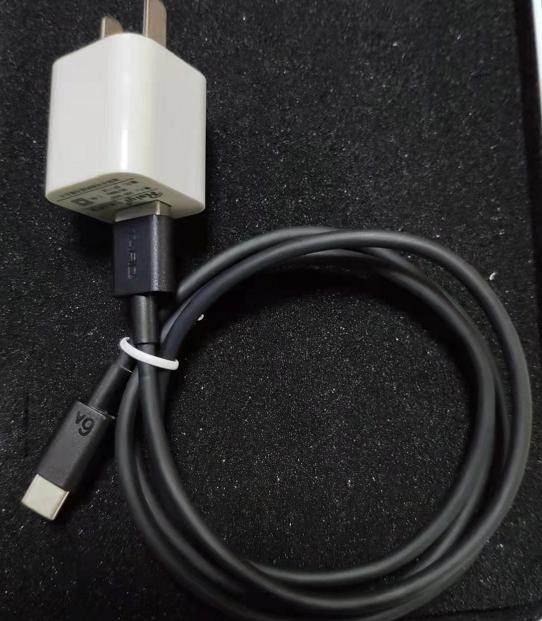

激光驱赶装置电池为内置式,电池电量不足时,使用配备的数据线及 5V 白色电源适配器通过连接激光驱赶装置上的充电口对电池充电,如下图,大约 4 小时左右即可充满,充电完成后要盖紧防尘塞。

 同凯驱鸟器同凯驱鸟器

3、操作说明

1) 开机

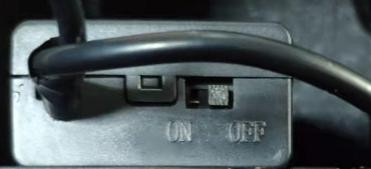

通过红外热像仪观察时,首先展开侧屏,打开热像仪主机电源开关,并在侧屏背部电池盒上打开侧屏电源开关(ON 为打开,OFF 为关闭,如下图,然后打开镜头盖,眼睛贴紧眼罩或通过热像仪侧屏观察,并按照热像仪用户手册操作相关功能。

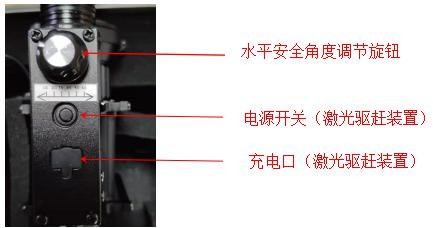

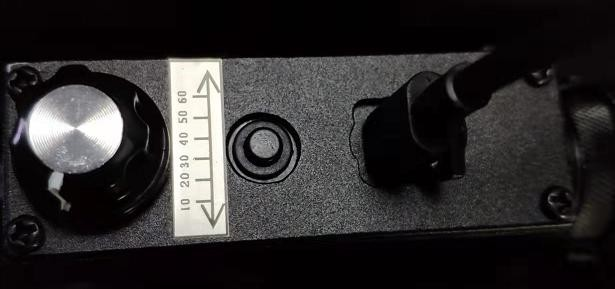

打开观驱一体仪顶部激光驱赶装置电源开关(按钮),调节前端水平仪角度旋钮可设置水平安全角度。

同凯驱鸟器

热像仪和激光驱赶装置功能设置完成后,红外热成像观驱一体仪即可投入工作。

2) 关机

关闭激光驱赶装置只需按下其电源开关按钮即可。需要关闭热像仪时,长按热像仪电源按键 2 秒以上,热像仪随即关闭,然后关闭侧屏电源开关。

3) 水平安全角度设置

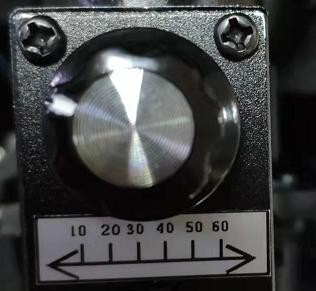

激光驱赶装置设有水平安全角度调节旋钮,调节旋钮位置即可设置水平安全角度。当红外观驱一体仪俯、仰角超过该设置角度时,激光驱赶装置激光随即关闭, 俯、仰角小于设置角度时,激光打开。水平安全角度可设置 6 个角度值,分别为10°20°30°40°50°60°,出厂默认 10°,如下图,用户可根据需要设置相应的水平安全角度值。

同凯驱鸟器

4) 热像仪各功能调节及设置方式详见热成像仪用户手册中说明。

4、安装三脚架

红外热成像观驱一体仪在使用过程中,若需要将其放置在三脚架上观测使用, 需先撑开配备的三脚架,将其在地面放置平稳并调节到合适高度, 然后将红外观驱一体仪通过底部螺孔紧固在三脚架顶部螺丝接口上。三脚架安装步骤详见三脚架安装说明书。

七、安装使用注意事项

1、红外热成像观驱一体仪在正常工作期间无需维护。日常使用时,应观察观驱一体仪的各部分功能是否正常,发现问题及时维修。

2、红外热成像观驱一体仪既可手持使用,也可固定在三脚架上使用,但在日常使用时,请勿从激光驱赶装置结构部分直接提起观驱一体仪。

3、请不要用眼睛直视激光,不能私自拆卸驱赶装置和热像仪部件。

4、电池安装使用过程中,务必注意电池极性,切勿装反。

5、务必使用规定的电池型号,电池安装后电池仓盖务必拧紧。

6、热成像仪常见问题处理方式详见热成像仪用户手册附录 A 中说明。

7、产品长期不使用时,务必将电池从热成像仪电池仓中取出。

8、当不使用设备时,请盖上热像仪镜头保护盖,以保护图像传感器。

9、请勿将热成像仪镜头对着强光源,否则会造成镜头或探测器的损坏。

10、请勿在开机过程中打开镜头盖,待屏幕中出现 OSD 信息后再打开镜头盖。

11、红外热成像观驱一体仪在使用过程中,请勿在热像仪装有电池的情况下    将其连接到 PC 端。
